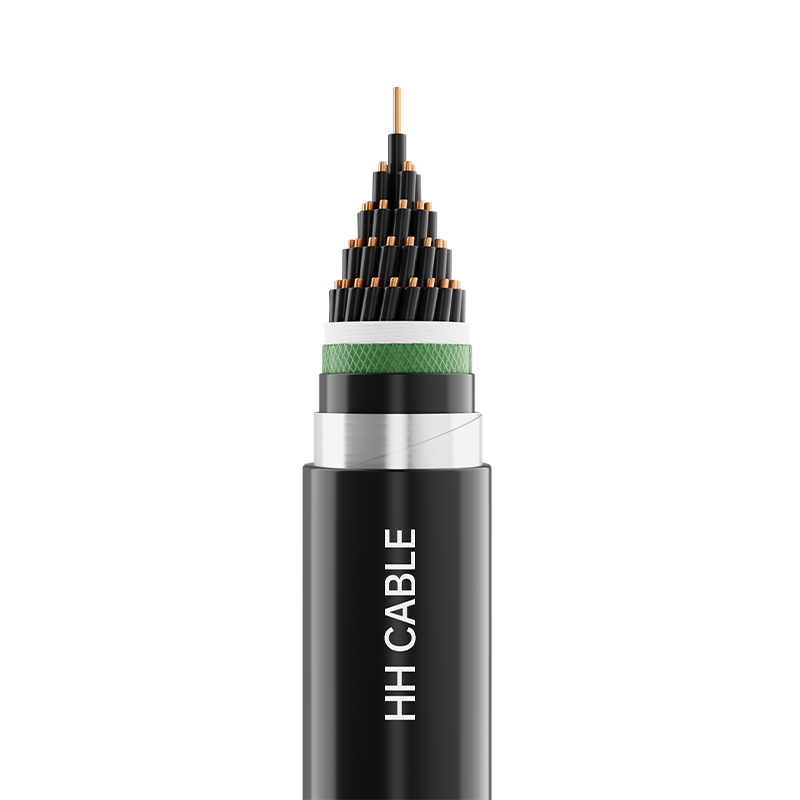

Nama produk: kabel kontrol berinsulasi PVC 450/750V

1-Standar implementasi

GB/T9330-2020

2 Model Produk

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP, dll.

3- Tingkat tegangan

450/750V

4-Spesifikasi Produk

jaringan

Model a

Penampang nominal konduktor mm2

0.5

0.75

1.0

1.5

2.5

Jumlah inti

KVV, KVVP dan seri lainnya

—

2～61

2～19

2-10

KVVP2, KVVP3, KVVP4 dan seri lainnya

—

4～61

4～19

4-10

KVV22, KVVP2-22 dan seri lainnya

—

7～61

4～61

4～19

4-10

K VV 32 dan seri lainnya

—

19～61

7～61

4～19

4-10

KVVR dan seri lainnya

2～61

—

KVVRP dan seri lainnya

2～61

2～48

—

Catatan: 1. Kisaran spesifikasi kabel tahan api, kabel tahan api dan kabel gabungannya sama dengan model terkait yang disebutkan di atas.

2. Seri nomor inti yang direkomendasikan adalah: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 dan 61 inti.

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor tembaga padat Kelas 1 atau konduktor tembaga pilin bulat Kelas 2 atau konduktor tembaga lunak Kelas 5

Lapisan tahan api (jika ada)

pita mika

Isolasi

Bahan isolasi PVC

Mengisi

Tali pengisi jaring polipropilen non-higroskopis

Pita pembungkus kabel

Kain bukan tenunan atau pita poliester

Pelindung logam

Jalinan kawat tembaga atau pembungkus (pita tembaga atau pita plastik tembaga atau pita plastik aluminium).

Selubung Bagian Dalam (jika ada)

Pita timbul polipropilen atau bahan selubung (polivinil klorida atau polietilen).

Selongsong isolasi (jika ada)

Bahan selubung PVC atau polietilen

Armor (jika ada)

Strip baja galvanis atau kawat baja galvanis

Selubung luar

Bahan selubung PVC atau polietilen

Identifikasi inti 6 kawat

6.1 Identifikasi pewarnaan isolasi:

6.1.1 Apabila insulasi berwarna digunakan untuk identifikasi inti kawat berinsulasi, setiap inti kawat berinsulasi hanya boleh menggunakan satu warna, kecuali warna kombinasi hijau/kuning.

6.1.2 Warna inti insulasi kabel multiinti tidak boleh hijau dan kuning, yang bukan merupakan warna gabungan.

6.1.2 Untuk inti kawat berinsulasi hijau/kuning, satu warna harus menutupi setidaknya 30% dan tidak lebih dari 70% permukaan inti kawat berinsulasi, dan warna lainnya harus menutupi sisanya dan konsisten di seluruh bagiannya.

6.1.4 Spektrum warna yang disukai untuk pewarnaan insulasi kabel dengan lima inti atau kurang adalah sebagai berikut:

2 inti: tidak ada spektrum warna pilihan; 3 inti: hijau/kuning, biru, coklat atau biru, hitam, coklat;

4 inti: hijau/kuning, biru, hitam, coklat atau biru, hitam, coklat, abu-abu atau oranye;

5 inti: hijau/kuning, biru, hitam, coklat, abu-abu atau oranye, atau biru, hitam, coklat, abu-abu, oranye atau warna berbeda lainnya.

6.1.5 Bila terdapat persyaratan khusus untuk kromatografi, pihak pemasok dan permintaan dapat bernegosiasi dan menentukan sesuai dengan kebutuhan pelanggan.

6.2 Identifikasi digital isolasi:

6.2.1 Kabel dengan tujuh inti atau lebih harus diidentifikasi dengan nomor. Insulasi harus mempunyai warna yang sama dan disusun secara numerik dari lapisan dalam ke lapisan luar dalam urutan alami dimulai dengan inti berinsulasi No. 1 (disarankan insulasi hitam dengan tulisan putih), kecuali untuk inti berinsulasi hijau/kuning (jika ada).

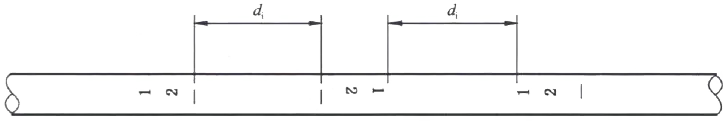

6.2.2 Apabila tanda terdiri dari satu angka, maka harus ditambahkan garis mendatar di bawah angka tersebut. Apabila tanda terdiri dari dua angka, maka keduanya harus disusun secara vertikal dan ditambahkan garis horizontal di bawah angka terakhir. Interval di antara dua kelompok angka yang berdekatan tidak boleh lebih dari 50 mm. Susunan tanda pengenal digital ditunjukkan pada gambar di bawah ini:

7-Warna sarung

Hitam atau sesuai kebutuhan pelanggan

8-Persyaratan kinerja khusus

Kelas A/B/C tahan api, tahan api, tahan rayap, tahan hewan pengerat, tahan UV, tahan suhu rendah, tahan minyak mineral, dll.

9- Karakteristik aplikasi kabel

9.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal adalah 70°C.

9.2 Suhu maksimum konduktor kabel yang diperbolehkan selama hubungan pendek (durasi tidak melebihi 5 detik) adalah 160℃.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah dari 0 ℃

9.4 Radius lentur minimum untuk pemasangan kabel:

9.4.1 Kabel struktur lunak:

Jari-jari lentur tidak boleh kurang dari 6 kali diameter luar kabel.

9.4.2 Kabel tanpa lapis baja:

Jari-jari lentur tidak boleh kurang dari 6 kali diameter luar kabel.

9.4.3 Kabel lapis baja dan berpelindung logam:

Jari-jari lentur tidak boleh kurang dari 12 kali diameter luar kabel.

9.5 Kabel ini banyak digunakan dalam sistem sirkuit kontrol, transmisi sinyal, pemantauan dan perlindungan dengan tegangan pengenal 450/750V ke bawah untuk memastikan pengoperasian sistem kelistrikan yang aman, stabil, dan efisien. Ini dapat dipasang secara tetap dan digunakan di dalam ruangan, di luar ruangan, atau langsung ditanam di pipa kabel dan parit kabel.
