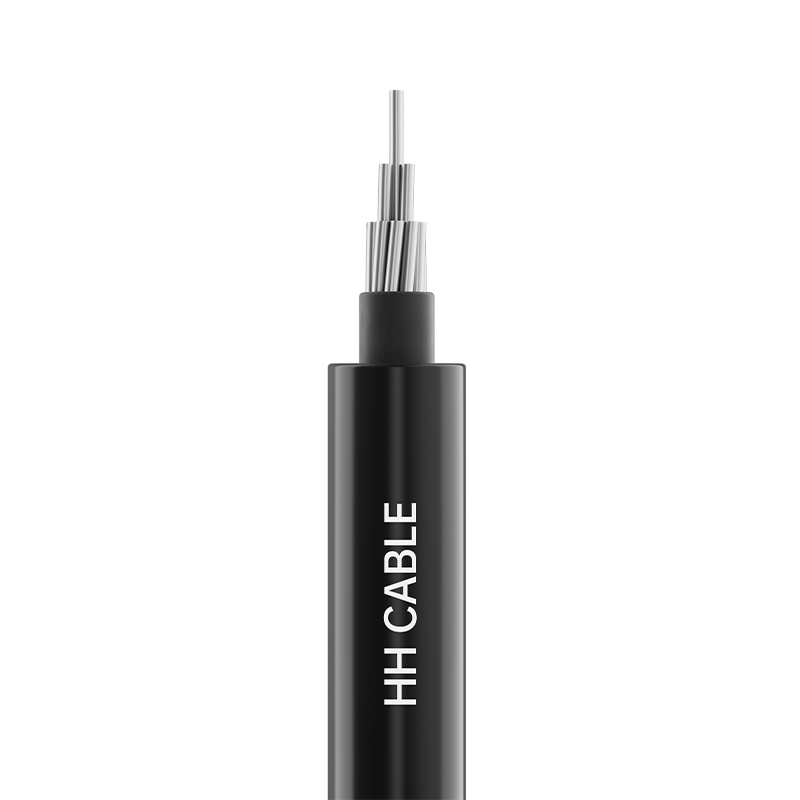

Kabel Berisolasi Overhead 10kV

Nama Produk: Kabel berinsulasi overhead 10kV

1-Standar implementasi

GB/T14049-2008

2 Model Produk

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, dll.

3- Tingkat tegangan

10kV

4-Spesifikasi Produk

Jumlah inti

Spesifikasi

Konduktor tembaga

Konduktor aluminium atau paduan aluminium

1

10 mm 2 ~400 mm 2

10 mm 2 ~400 mm 2

3

25mm 2 ～400mm 2

25mm 2 ～400mm 2

3 K (A) atau 3 K (B)

25mm 2 ～400mm 2

K 25 mm 2 ～120 mm 2

25mm 2 ～400mm 2

K 25 mm 2 ～120 mm 2

Catatan 1: K adalah kawat pilin yang menahan beban. Menurut persyaratan teknis teknik, penampang yang ditentukan dalam tabel dapat dipilih agar sesuai dengan penampang konduktor yang sesuai.

Jika bentang menara lebih besar dan diperlukan kabel bantalan tambahan, kabel bantalan tersebut tidak termasuk dalam struktur kabel

Catatan 2: (A) menunjukkan kawat pilin penahan beban baja, dan (B) menunjukkan kawat pilin penahan beban paduan aluminium.

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor bulat yang dipadatkan (tembaga atau aluminium atau paduan aluminium).

Konduktor shield (if any)

Bahan semi konduktif berikatan silang atau tidak berikatan silang

Isolasi

Bahan insulasi tahan cuaca polietilen densitas tinggi atau polietilen ikatan silang

Isolasi shield (if any)

Bahan semi konduktif yang dapat dilepas dan dihubungkan secara silang

6-Identifikasi isolasi

Isolasi coloring identification:

Warna insulasinya hitam atau natural. Urutan fase insulasi kabel tiga inti diidentifikasi oleh punggungan, yaitu fase A memiliki satu punggungan, fase B memiliki dua punggungan, fase C memiliki tiga punggungan, dll., atau sesuai dengan kebutuhan pelanggan. Inti netral ditandai dengan metode penandaan yang berbeda dari metode di atas.

7-Persyaratan kinerja khusus

Tahan cuaca, tahan UV, dll.

8- Karakteristik aplikasi kabel

8.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal:

Polietilen densitas tinggi: 75°C; polietilen ikatan silang: 90°C.

8.2 Suhu maksimum yang diijinkan dari konduktor kabel selama hubung singkat (durasi tidak melebihi 5 detik) adalah: insulasi polietilen densitas tinggi: 150°C; insulasi polietilen ikatan silang: 250°C.

8.3 Suhu pemasangan kabel tidak boleh lebih rendah dari -20℃

8.4 Radius lentur minimum untuk pemasangan kabel:

Kabel inti tunggal: tidak kurang dari 20 kali diameter luar kabel;

Kabel multi-inti: tidak kurang dari 15 kali diameter luar kabel.

Kabel berinsulasi overhead 8.510kV banyak digunakan dalam konstruksi dan peningkatan jaringan listrik perkotaan dan pedesaan untuk menggantikan konduktor telanjang tradisional, mengurangi risiko sengatan listrik, meningkatkan keselamatan, memenuhi kebutuhan kecantikan perkotaan, menghindari dampak konduktor telanjang pada lanskap, dan mencapai efek "jaringan listrik tak terlihat".

8.5.1 Saat memasang kabel ringan dan berinsulasi tipis di atas kepala, jarak tertentu harus dijaga dari pepohonan. Saat kabel beroperasi, hanya kontak jangka pendek antara kabel dan pohon yang diperbolehkan.

8.5.2 Saat memasang kabel berinsulasi alami di atas, jarak tertentu harus dijaga dari pepohonan. Saat kabel sedang beroperasi, sering terjadi kontak antara kabel dan pohon.

8.5.3 Sisa kabel berinsulasi overhead 10kV harus dipasang di lokasi overhead tetap. Jarak tertentu dari pohon harus dijaga selama pemasangan. Kontak yang sering antara kabel dan pohon diperbolehkan selama pengoperasian. Selain itu, kabel berinsulasi overhead inti tembaga lunak harus digunakan sebagai kabel bawah transformator.
