Kabel IndustriProdusen

Rangkaian Kabel Industri Yang Kami Produksi

Rangkaian Kabel Industri kami dibangun dengan instalasi tetap dan fleksibel di dalam pabrik, gardu induk, instalasi pengolahan udara, peralatan mesin, dan proses skid. Setiap konstruksi ditentukan oleh tingkat tegangan, bahan isolasi, jenis pelindung, jumlah inti, dan senyawa yang dikondisikan, sehingga ukuran konduktor yang sama dapat ditampilkan dalam beberapa tingkat kinerja.

Aplikasi Cocok di Seluruh Sistem Industri

Pemilihan kabel industri dimulai dengan sinyal atau tugas daya, kemudian beralih ke lingkungan. Kabel yang membawa 4–20mA dari pemancar tekanan memiliki persyaratan pelindung dan kapasitansi yang berbeda dari kabel interlock 61-inti di pusat kendali motor. Kami mencocokkan konstruksi dengan loop daripada menyediakan satu tipe umum untuk setiap panel.

• Proses otomasi: kabel instrumen antara sensor lapangan, kotak sambungan dan kabinet DCS/PLC.
• Kontrol motorik: Kabel kontrol XLPE atau PVC untuk kontaktor, relai, dan indikasi rangkaian.

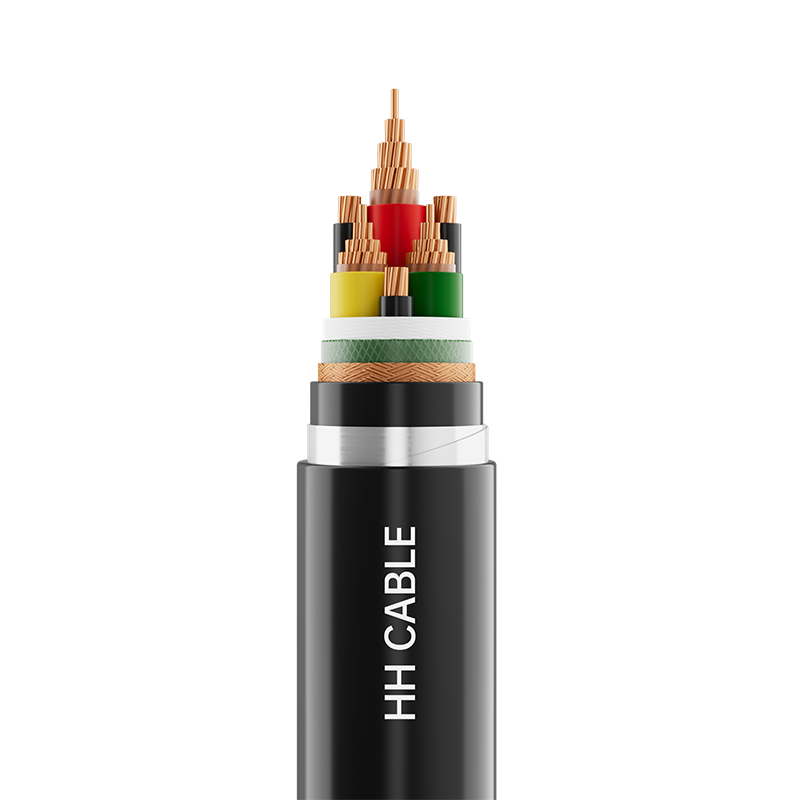

• Penggerak dan inverter: Kabel daya frekuensi variabel 1kV dengan impedansi transfer rendah.
• Zona bersuhu tinggi: kabel komputer dan instrumen berinsulasi silikon atau fluoroplastik dengan suhu konduktor 180°C atau 200°C.
• Rute luar ruangan dan kuburan: kabel kontrol berselubung lapis baja atau tahan UV untuk parit kabel dan penguburan langsung.

Opsi Konstruksi dan Spesifikasi Kritis

Setiap Kabel Industri yang kami kutip ditentukan oleh tabel konstruksi. Tabel di bawah ini berisi variabel utama yang kami konfirmasikan sebelum produksi, menggunakan konfigurasi standar yang dipublikasikan untuk rentang kendali dan instrumen kami.

Integritas Sinyal dan Desain Pelindung

Untuk kabel instrumentasi dan komputer, pelindungnya adalah perbedaan antara pembacaan stabil dan pembacaan berfluktuasi. Kami membuat pelindung foil untuk gangguan frekuensi tinggi, pelindung tembaga jalinan yang memerlukan ketahanan dan ketahanan mekanis, dan konstruksi komposit foil-plus-jalinan untuk lingkungan EMC yang paling menuntut. Kabel pembuangan disertakan sehingga pelindung dapat dihubungkan ke ujung panel.

Pasangan terpilin, triad, dan grup bintang-empat mengurangi pengambilan magnetik. Jika konduktor daya dan sinyal berbagi kabel, kami memisahkannya untuk membatasi induksi timbal balik. Pilihan ini dibuat pada penawaran tahap, karena mengubah jenis pelindung setelah produksi tidaklah praktis.

Batas Suhu, Instalasi dan Lingkungan

Temperatur konduktor berkisar bergantung pada termal: PVC, PE, dan poliolefin bebas halogen 70°C; XLPE 90°C; karet silikon 180°C; fluoroplastik 200°C. Batasan hubung singkat untuk kabel kontrol XLPE adalah 250°C hingga lima detik. Suhu pemasangan tidak boleh di bawah 0°C untuk kompon standar, atau di bawah -20°C untuk kabel instrumen tahan suhu tinggi dan rendah.

• Jari-jari lentur: 6× diameter luar untuk kabel jalan fleksibel atau non-lapis baja; 8× untuk kabel kontrol kaku tanpa lapis baja; 12× untuk konstruksi berlapis baja atau berpelindung logam.
• Perutean: Pisahkan kabel daya dan sinyal, pertahankan jarak baki, dan pelindung arde di salah satu titik kecuali desain sistem mengharuskan sebaliknya.
• Lingkungan: Jaket tahan UV untuk lari di luar ruangan, pelindung untuk penguburan langsung, dan sarung tahan minyak untuk interior peralatan mesin.

Kontrol Kualitas dan Penerimaan

Henghui Cable mengoperasikan dua pabrik produksi dan sembilan bengkel dengan sistem MES yang mencakup rute dari bahan mentah hingga gulungan jadi. Manajemen kualitas, pengelolaan lingkungan, serta sistem kesehatan dan keselamatan kerja kami tersertifikasi, dan rangkaian kabel PV surya kami memiliki sertifikasi TÜV Rheinland, CE, dan EAC. Untuk Kabel Industri, pengujian rutin di pabrik mencakup resistansi konduktor, resistansi isolasi, ketahanan tegangan tinggi, dan pemeriksaan dimensi; nilai tahan api dan bebas halogen peringkat berdasarkan persyaratan kinerja yang relevan.

Dokumentasi penerimaan dapat mencakup laporan pengujian, sertifikat, dan catatan panjang gulungan. Jika suatu proyek menentukan inspeksi pihak ketiga atau pengujian saksi, kami mengoordinasikan inspeksi jadwal dengan perwakilan pelanggan sebelum pengiriman.

Keluarga Kabel Terkait untuk Proyek Lengkap

Kabel Industri sering kali ditempatkan berdampingan dengan sirkuit lain di pabrik yang sama. Kami menyediakan set lengkap sehingga sistem isolasi, jaminan cuaca buruk, dan dokumentasi tetap konsisten di seluruh proyek.

• Kabel Transmisi & Transformasi Jaringan Listrik — Kabel daya XLPE 1,8–3kV, 6–35kV, dan 66–110kV untuk sambungan gardu induk dan pengumpan.
• Kabel Rel & Transit — konstruksi bebas halogen dan asap rendah untuk terowongan, stasiun, dan kereta api.
• Kabel Infrastruktur & Konstruksi — kabel tetap, kabel dan kabel berinsulasi PVC untuk bangunan dan tanaman.
• Kabel Energi Baru — kabel fotovoltaik surya dan kabel DC terkait untuk sistem pembangkitan dan penyimpanan.

Informasi yang Kami Gunakan untuk Mengonfigurasi Solusi Anda

Untuk menyusun proposal Kabel Industri yang akurat, diperlukan titik kerja dan kondisi pemasangan. Daftar periksa di bawah mencerminkan data yang ditinjau oleh teknisi kami sebelum mengeluarkan kutipan dan gambar produksi.

• Fungsi diagram: kontrol, sinyal, instrumentasi, penggerak atau distribusi daya.
• Tingkat tegangan: 300/500V, 450/750V atau 1kV.
• Ukuran konduktor dan jumlah inti: penampang dalam mm² dan jumlah inti, berpasangan atau triad.
• Bahan-bahannya adalah: PVC, PE, XLPE, bebas halogen, silikon atau fluoroplastik.
• Perisai dan baju besi: foil, jalinan, komposit, pita baja atau kawat baja.
• Pertunjukan khusus: kelas tahan api, tahan api, rendah asap halogen, anti rayap/hewan pengerat, tahan UV atau minyak.
• Lingkungan instalasi: dalam ruangan, luar ruangan, kuburan, baki, saluran, suhu lingkungan dan paparan bahan kimia.
• Kuantitas dan pengiriman: total meter, panjang gulungan, pelabuhan tujuan, dan jangka waktu pengiriman yang diperlukan.
• Dokumentasi: laporan pengujian, sertifikat, daftar pengepakan, dan spesifikasi inspeksi pihak ketiga.

Kirimkan detail ini dengan pertanyaan Anda dan kami akan mengonfirmasi model, konstruksi, dan waktu tunggu. Inti, warna, panjang, dan senyawa sinkronisasi yang disesuaikan dapat dihasilkan dari gambar atau sampel.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara kabel kontrol dan kabel instrumen?

Kabel kontrol membawa sinyal switching dan interlock pada 450/750V dan dibuat untuk ketahanan mekanis, seringkali dengan banyak inti. Kabel instrumen membawa sinyal analog atau digital tingkat rendah pada 300/500V dan memprioritaskan kapasitansi rendah, resistansi isolasi tinggi, dan pelindung efektif untuk melindungi akurasi pengukuran.

Bisakah Anda menyediakan kabel untuk menggerakkan variabel frekuensi?

Ya. Kabel daya frekuensi variabel 1kV kami dirancang dengan konstruksi dan pelindung simetri untuk mencegah gangguan mode umum dan tegangan antara inverter dan motor. Kami mengonfirmasi peringkat drive, panjang kabel, dan metode perutean sebelum memilih kelas pelindung dan konduktor.

Berapa kisaran suhu yang ditentukan oleh Kabel Industri Anda?

Kabel PVC, PE, dan poliolefin bebas halogen standar memiliki suhu konduktor 70°C; Kabel kontrol XLPE hingga 90°C. Untuk zona bersuhu tinggi kami menyediakan kabel berinsulasi karet silikon dengan suhu hingga 180°C dan kabel berinsulasi fluoroplastik dengan suhu hingga 200°C, dengan suhu pemasangan hingga -20°C.

Apakah Anda menghasilkan jumlah inti dan warna ikonik khusus?

Kami memproduksi Kabel Industri standar dan khusus. Jumlah inti dari 2 hingga 61, penampang non-standar, rangkaian warna tertentu, legenda tercetak, dan senyawa terdengar alternatif dapat diproduksi sesuai dengan gambar atau sampel pelanggan.

Informasi apa yang diperlukan untuk kutipan yang akurat?

Penyediaan model atau konstruksi, tingkat tegangan, ukuran konduktor, jumlah inti, bahan isolasi dan laburan, persyaratan pelindung atau pelindung, kebutuhan kinerja khusus, kuantitas, panjang gulungan, dan tujuan pengiriman. Dengan rincian ini kami mengkonfirmasi konstruksi dan mengeluarkan penawaran harga.

Bagaimana Kabel Industri dikemas dan dikirim?

Kabel disuplai dalam gulungan kayu atau baja dengan tanda panjang dan drum, dilindungi untuk angkutan laut. Waktu pengiriman untuk Kabel Industri standar biasanya sekitar 7 hingga 10 hari setelah konfirmasi, tergantung pada kuantitas dan ketersediaan bahan.
