Kabel Kontrol Berinsulasi Polietilen Tautan Silang 450-750V

Nama Produk: Kabel kontrol berinsulasi polietilen ikatan silang 450-750V

1-Standar implementasi

GB/T9330-2020

2 Model Produk

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, dll.

3- Tingkat tegangan

450/750V

4-Spesifikasi Produk

jaringan

Model

Penampang nominal konduktor mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Jumlah inti

KYJV, KYJVP dan seri lainnya

—

2～61

2～19

2-10

KYJV P2, KYJVP3, KYJVP4 dan seri lainnya

—

4～61

4～19

4-10

KYJV22, KYJVP2-22, KYJYP2-23 dan seri lainnya

—

7～61

4～61

4～19

4-10

KYJV32, KYJY33 dan seri lainnya

—

19～61

7～61

4～19

4-10

KYJVR, KYJYR dan seri lainnya

2～61

—

—

—

KYJVRP, KYJYRP dan seri lainnya

2～61

2～48

—

—

—

Catatan: 1. Kisaran spesifikasi kabel tahan api, kabel tahan api rendah asap bebas halogen, kabel tahan api dan kabel gabungannya sama dengan model terkait yang disebutkan di atas.

2. Seri nomor inti yang direkomendasikan adalah: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 dan 61 inti.

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor tembaga padat Kelas 1 atau konduktor tembaga pilin bulat Kelas 2 atau konduktor tembaga lunak Kelas 5

Lapisan tahan api (jika ada)

pita mika

Isolasi

Bahan insulasi polietilen ikatan silang

Mengisi

Tali Pengisi Retikulasi Polipropilena Non-higroskopis

Pita pembungkus kabel

Kain bukan tenunan atau pita poliester

Pelindung logam

Jalinan kawat tembaga atau pembungkus (pita tembaga atau pita plastik tembaga atau pita plastik aluminium).

Lapisan (jika ada)

Pita perekat timbul polipropilen atau bahan selubung (polivinil klorida atau polietilen atau penghambat api rendah asap bebas halogen)

Selongsong isolasi (jika ada)

Bahan selubung tahan api rendah asap PVC atau polietilen atau bebas halogen

Armor (jika ada)

Strip baja galvanis atau kawat baja galvanis

Selubung luar

Bahan selubung tahan api rendah asap PVC atau polietilen atau bebas halogen

Identifikasi inti 6 kawat

6.1 Identifikasi pewarnaan isolasi:

6.1.1 Apabila insulasi berwarna digunakan untuk identifikasi inti kawat berinsulasi, setiap inti kawat berinsulasi hanya boleh menggunakan satu warna, kecuali warna kombinasi hijau/kuning.

6.1.2 Warna inti insulasi kabel multiinti tidak boleh hijau dan kuning, yang bukan merupakan warna gabungan.

6.1.2 Untuk inti kawat berinsulasi hijau/kuning, satu warna harus menutupi setidaknya 30% dan tidak lebih dari 70% permukaan inti kawat berinsulasi, dan warna lainnya harus menutupi sisanya dan konsisten di seluruh bagiannya.

6.1.4 Spektrum warna yang disukai untuk pewarnaan insulasi kabel dengan lima inti atau kurang adalah sebagai berikut:

2 inti: tidak ada spektrum warna pilihan; 3 inti: hijau/kuning, biru, coklat atau biru, hitam, coklat;

4 inti: hijau/kuning, biru, hitam, coklat atau biru, hitam, coklat, abu-abu atau oranye;

5 inti: hijau/kuning, biru, hitam, coklat, abu-abu atau oranye, atau biru, hitam, coklat, abu-abu, oranye atau warna berbeda lainnya.

6.1.5 Bila terdapat persyaratan khusus untuk kromatografi, pihak pemasok dan permintaan dapat bernegosiasi dan menentukan sesuai dengan kebutuhan pelanggan.

6.2 Identifikasi digital isolasi:

6.2.1 Kabel dengan tujuh inti atau lebih harus diidentifikasi dengan nomor. Insulasi harus mempunyai warna yang sama dan disusun secara numerik dari lapisan dalam ke lapisan luar dalam urutan alami dimulai dengan inti berinsulasi No. 1 (disarankan insulasi hitam dengan tulisan putih), kecuali untuk inti berinsulasi hijau/kuning (jika ada).

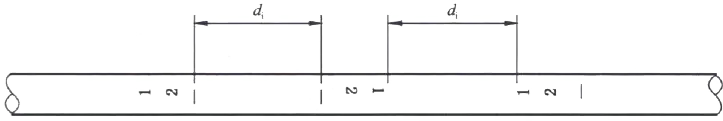

6.2.2 Apabila tanda terdiri dari satu angka, maka harus ditambahkan garis mendatar di bawah angka tersebut. Apabila tanda terdiri dari dua angka, maka keduanya harus disusun secara vertikal dan ditambahkan garis horizontal di bawah angka terakhir. Interval di antara dua kelompok angka yang berdekatan tidak boleh lebih dari 50 mm. Susunan tanda pengenal digital ditunjukkan pada gambar di bawah ini:

7-Warna sarung

Hitam atau sesuai kebutuhan pelanggan

8-Persyaratan kinerja khusus

Kelas A/B/C tahan api, bebas asap dan halogen rendah, tahan rayap, tahan hewan pengerat, tahan UV, tahan suhu rendah, tahan minyak mineral, dll.

9- Karakteristik aplikasi kabel

9.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal adalah 90°C.

9.2 Suhu maksimum konduktor kabel yang diperbolehkan selama hubung singkat (durasi tidak melebihi 5 detik) adalah 250℃.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah dari 0 ℃

9.4 Radius lentur minimum untuk pemasangan kabel:

9.4.1 Kabel struktur lunak:

Jari-jari lentur tidak boleh kurang dari 6 kali diameter luar kabel.

9.4.2 Kabel tanpa lapis baja:

Jari-jari lentur tidak boleh kurang dari 8 kali diameter luar kabel.

9.4.3 Kabel lapis baja dan berpelindung logam:

Jari-jari lentur tidak boleh kurang dari 12 kali diameter luar kabel.

9.5 Kabel ini banyak digunakan dalam sistem sirkuit kontrol, transmisi sinyal, pemantauan dan perlindungan dengan tegangan pengenal 450/750V ke bawah untuk memastikan pengoperasian sistem kelistrikan yang aman, stabil, dan efisien. Dapat dipasang secara tetap dan digunakan di dalam ruangan, di luar ruangan, atau langsung ditanam di pipa kabel dan parit kabel
