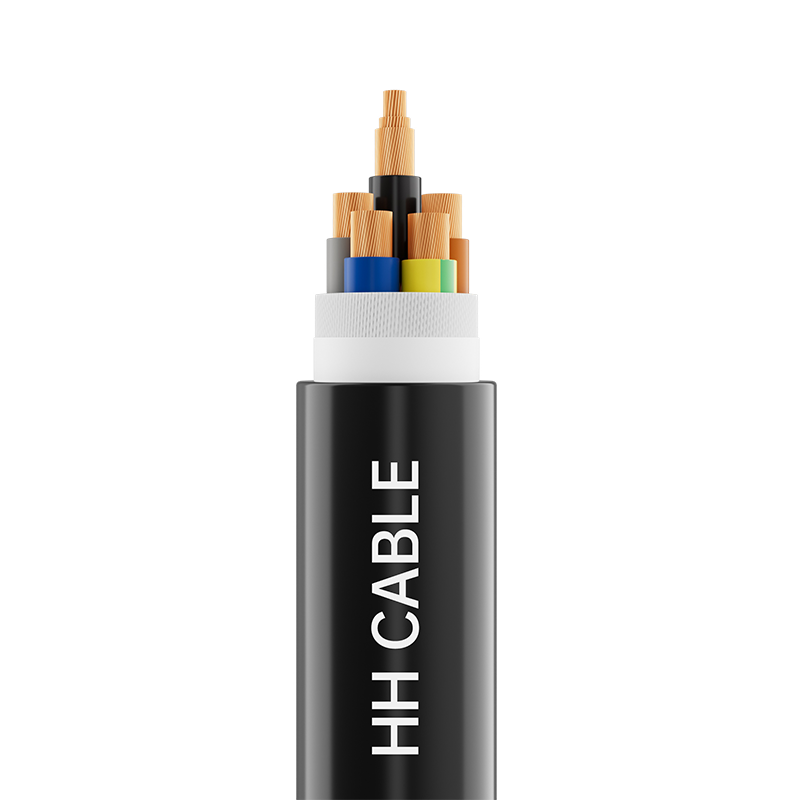

Kabel Dan Kabel Ramah Lingkungan Untuk Pengkabelan Tetap 450-750V Ke Bawah

Nama Produk: Kabel dan kabel ramah lingkungan untuk kabel tetap 450-750V ke bawah

1-Standar implementasi

Q/320282DJD006-2021

2 Model Produk

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, dll.

3- Tingkat tegangan

450/750V, 300/500V, 300/300V

Kategori 4-Spesifikasi

Tingkat tegangan

model

Spesifikasi

450/750V

WDZ-BYJ, WDZ-BY, dll.

1,5 mm 2 ～400 mm 2

WDZ-BYJR, WDZ-BYR, dll.

1,5 mm 2 ～240 mm 2

WDZ-RYJ, WDZ-RY, dll.

1,5 mm 2 ～240 mm 2

300/500V

WDZ-BYJ, WDZ-BY, dll.

0,5 mm 2 ～1,0 mm 2

WDZ-RY, WDZ-RY, dll.

0,5 mm 2 ～1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY, dll.

0,75 mm2～10 mm2

Tingkat tegangan

model

Jumlah inti

Spesifikasi

300/500V

WDZ-RYJYJB, WDZ-RYYB, dll.

2

0,75 mm 2 ～1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY, dll.

2-5

0,75 mm 2 ～2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP, dll.

2

0,5 mm 2 ～6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS, dll.

2

0,5 mm 2 ～6 mm 2

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor tembaga padat Kelas 1 atau konduktor tembaga pilin bulat Kelas 2 atau konduktor tembaga lunak Kelas 5

Lapisan tahan api (jika ada)

pita mika

Isolasi

Polietilen atau poliolefin ikatan silang atau bahan insulasi poliolefin ikatan silang

Mengisi (jika ada)

Tali pengisi jaring polipropilen non-higroskopis

Pita pembungkus kabel (jika ada)

Pita halogen nol asap rendah atau pita fiberglass atau pita poliester

Pelindung logam (jika ada)

Jalinan kawat tembaga

Selubung luar (jika ada)

Bahan selubung poliolefin atau poliolefin ikatan silang

Identifikasi inti 6 kawat

6.1 Identifikasi pewarnaan isolasi:

6.1.1 Apabila insulasi berwarna digunakan untuk identifikasi inti kawat berinsulasi, setiap inti kawat berinsulasi hanya boleh menggunakan satu warna, kecuali warna kombinasi hijau/kuning.

6.1.2 Warna inti insulasi kabel multiinti tidak boleh hijau dan kuning, yang bukan merupakan warna gabungan.

6.1.2 Untuk inti kawat berinsulasi hijau/kuning, satu warna harus menutupi setidaknya 30% dan tidak lebih dari 70% permukaan inti kawat berinsulasi, dan warna lainnya harus menutupi sisanya dan konsisten di seluruh bagiannya.

6.1.4 Itu Spektrum warna pilihan untuk pewarnaan isolasi kabel dengan lima inti atau kurang adalah sebagai berikut:

1 inti dan 2 inti: tidak ada preferensi untuk spektrum warna;

3 inti: hijau/kuning, biru, coklat atau coklat, hitam, abu-abu;

4 inti: hijau/kuning, coklat, hitam, abu-abu atau biru, coklat, hitam, abu-abu;

5 inti: hijau/kuning, biru, coklat, hitam, abu-abu atau biru, coklat, hitam, abu-abu, hitam.

6.1.5 Bila terdapat persyaratan khusus untuk kromatografi, pihak pemasok dan permintaan dapat bernegosiasi dan menentukan sesuai dengan kebutuhan pelanggan.

6.2 Identifikasi digital isolasi:

6.2.1 Inti insulasi pada kabel dengan lebih dari dua inti juga dapat diidentifikasi dengan nomor. Insulasi harus mempunyai warna yang sama dan disusun secara alami dari lapisan dalam hingga lapisan luar dimulai dengan inti insulasi No. 1 (disarankan mencetak angka putih pada insulasi hitam), kecuali inti insulasi hijau/kuning (jika ada).

6.2.2 Apabila tanda terdiri dari satu angka, maka harus ditambahkan garis mendatar di bawah angka tersebut. Apabila tanda terdiri dari dua angka, maka keduanya harus disusun secara vertikal dan ditambahkan garis horizontal di bawah angka terakhir. Interval di antara dua kelompok angka yang berdekatan tidak boleh lebih dari 50 mm. Susunan tanda pengenal digital ditunjukkan pada gambar di bawah ini:

7-Warna sarung

Hitam atau sesuai kebutuhan pelanggan

8-Persyaratan kinerja khusus

Kelas A/B/C tahan api, tahan api, tahan rayap, tahan hewan pengerat, tahan UV, tahan suhu rendah, tahan minyak mineral, dll.

9- Karakteristik aplikasi kabel

9.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal adalah: insulasi poliolefin: 70°C; insulasi polietilen ikatan silang atau insulasi poliolefin ikatan silang: 90°C .

9.2 Suhu maksimum yang diijinkan dari konduktor kabel selama hubung singkat (durasi tidak melebihi 5 detik) adalah: poliolefin: 160°C; insulasi polietilen ikatan silang atau insulasi poliolefin ikatan silang: 250°C.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah dari 0 ℃

9.4 Radius lentur minimum untuk pemasangan kabel:

Jari-jari lentur minimum kabel dengan diameter luar kurang dari 25 mm : tidak kurang dari 4 kali diameter luar kabel;

Jari-jari lentur minimum kabel dengan diameter luar lebih besar atau sama dengan 25 mm : tidak kurang dari 6 kali diameter luar kabel.

9.5 Seri ini menetapkan kabel ramah lingkungan dan kabel untuk perkabelan dengan tegangan maksimumtage 450/750V. Mereka banyak digunakan di area dengan persyaratan keselamatan dan lingkungan yang tinggi, seperti angkutan kereta api, bandara, gedung bertingkat, pusat perbelanjaan, dan rumah sakit, untuk penerangan listrik dan kabel internal, peralatan listrik, peralatan listrik, instrumen dan meteran, peralatan kontrol, peralatan elektronik, dan perangkat otomatis. Metode pemasangan mencakup perkabelan tetap, pemasangan di dalam atau luar ruangan, atau penyematan di saluran atau sistem tertutup serupa.
