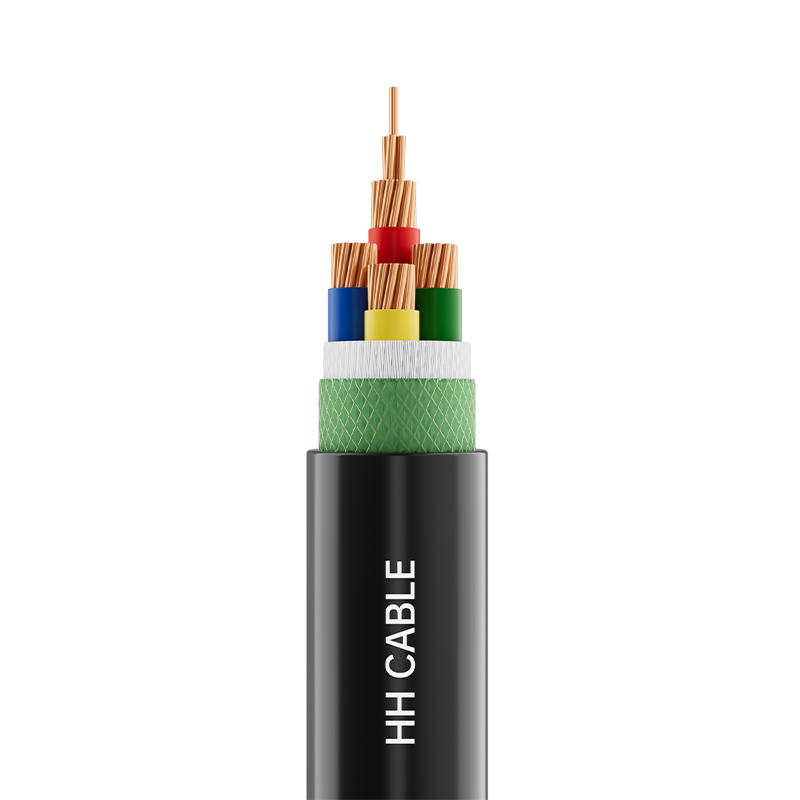

1,8-3kV Dan Di Bawah Kabel Listrik Berisolasi PVC

Nama Produk: 1,8/3kV dan di bawah kabel listrik berisolasi PVC

1-Standar implementasi

GB/T2706.1-2020

2 Model Produk

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, dll.

3- Tingkat tegangan

1,8/3kV, 0,6/1kV

4-Spesifikasi Produk

Jumlah inti

Spesifikasi

Konduktor tembaga

Konduktor aluminium atau paduan aluminium

1-5

1,5 mm 2 ～630 mm 2

1,5 mm 2 ～630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ～630 mm 2

6mm 2 ～630mm 2

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor bulat yang dipadatkan atau tidak dipadatkan (tembaga atau aluminium atau paduan aluminium), konduktor tembaga - Kelas 1, Kelas 2, Kelas 5; konduktor aluminium - Kelas 1, Kelas 2

Lapisan tahan api (jika ada)

pita mika

Isolasi

Bahan isolasi PVC

Mengisi (jika ada)

Tali Pengisi Retikulasi Polipropilena Non-higroskopis

Pita pembungkus kabel (jika ada)

Pita non-anyaman atau polipropilen

Pelindung logam (jika ada)

Pembungkus pita tembaga atau pembungkus kawat tembaga

Selubung Bagian Dalam (jika ada)

Pita timbul polipropilen atau bahan selubung (polivinil klorida atau polietilen).

Selongsong isolasi (jika ada)

Bahan selubung PVC atau polietilen

Armor (jika ada)

Strip baja tahan karat atau strip aluminium atau strip paduan aluminium atau strip baja galvanis atau kawat baja tahan karat atau kawat aluminium atau kawat paduan aluminium atau kawat baja galvanis

Selubung luar

Bahan selubung PVC atau polietilen

Identifikasi inti 6 kawat

6.1 Identifikasi pewarnaan isolasi:

Kabel 1 inti: warna ganda kuning atau hijau atau merah atau biru atau kuning-hijau atau sesuai kebutuhan pelanggan.

Kabel 2 inti: merah, biru; Kabel 3 inti: kuning, hijau, merah;

Kabel 4 inti: kuning, hijau, merah, biru;

Kabel 5 inti: warna ganda kuning, hijau, merah, biru, kuning-hijau atau hitam atau sesuai kebutuhan pelanggan;

3 1 kabel inti: kuning, hijau, merah, biru;

3 2 kabel inti: warna ganda kuning, hijau, merah, biru, kuning-hijau atau hitam atau sesuai kebutuhan pelanggan;

4 1 kabel inti: kuning, hijau, merah, biru, kuning-hijau dua warna atau hitam atau sesuai kebutuhan pelanggan.

Catatan 1 : Kuning, hijau dan merah digunakan untuk inti jalur utama, dan biru digunakan untuk inti jalur netral.

6.2 Identifikasi digital isolasi kabel multi-inti:

Kabel 2 inti: 0, 1; Kabel 3 inti: 1, 2, 3; Kabel 4 inti: 0, 1, 2, 3;

Kabel 4 inti: 0, 1, 2, 3, 4;

Catatan 2 : Nomornya harus berwarna putih atau sesuai kebutuhan pelanggan, dimana 1, 2, 3 untuk inti utama, 0 untuk inti netral, dan pada kabel 5 inti, nomor 4 mengacu pada konduktor tujuan khusus (termasuk konduktor grounding).

7-Warna sarung

Hitam atau sesuai kebutuhan pelanggan

8-Persyaratan kinerja khusus

Kelas A/B/C tahan api, tahan api, tahan rayap, tahan hewan pengerat, tahan UV, tahan minyak, dll.

9- Karakteristik aplikasi kabel

9.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal adalah 70°C.

9.2 Selama hubungan pendek (durasi tidak melebihi 5 detik), suhu maksimum konduktor kabel yang diperbolehkan adalah 160°C.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah dari 0 ℃

9.4 Radius lentur minimum untuk pemasangan kabel

9.4.1 Kabel inti tunggal tanpa lapis baja:

Radius tekukan kabel minimum selama pemasangan tidak boleh kurang dari 20 kali diameter luar kabel.

Jari-jari tekukan kabel minimum setelah pemasangan tidak boleh kurang dari 15 kali diameter luar kabel.

9.4.2 Kabel lapis baja inti tunggal:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 15 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 12 kali diameter luar kabel.

9.4.3 Kabel multi-inti tanpa lapis baja:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 15 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 12 kali diameter luar kabel.

9.4.4 Kabel lapis baja multi-inti:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 12 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 10 kali diameter luar kabel.

Kabel 9,5 banyak digunakan dalam sistem distribusi daya 0,6/1kV dan 1,8/3kV. Kabel ini cocok untuk pemasangan tetap baik di dalam maupun di luar ruangan, pemasangan penguburan langsung, pipa, baki kabel, saluran, dan parit kabel. Kabel lapis baja pita logam dapat menahan gaya mekanis tetapi tidak menimbulkan tegangan yang signifikan. Kabel lapis baja kawat logam dapat menahan gaya mekanis dan tegangan yang cukup besar. Kabel tanpa lapis baja tidak dapat menahan tegangan atau kompresi.
