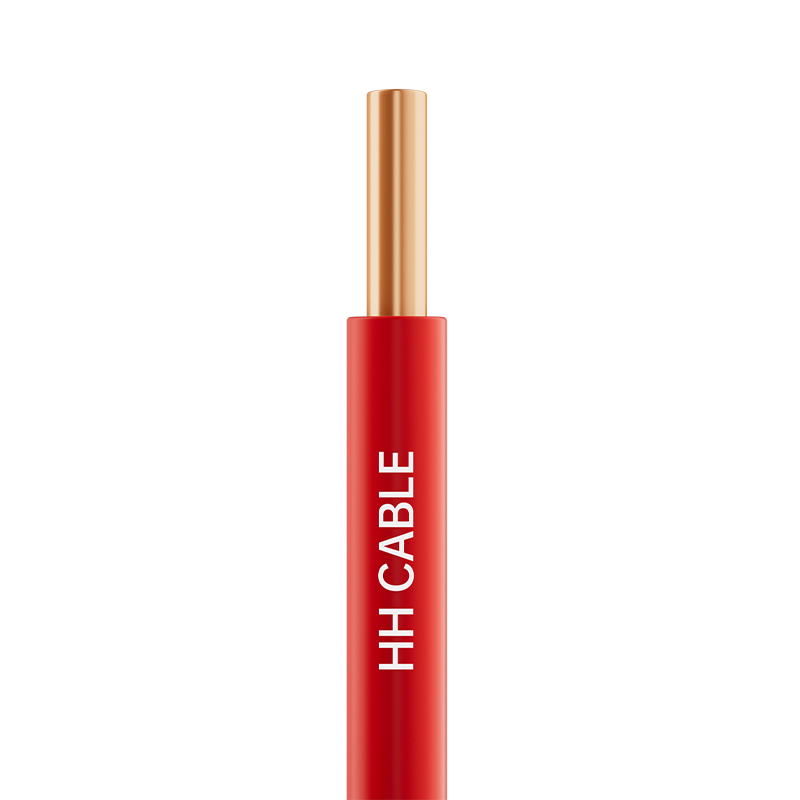

450-750V Dan Di Bawah Kabel, Kabel Dan Kabel Berisolasi PVC

Nama Produk: 450-750V dan di bawah kabel, kabel dan tali berisolasi PVC

1-Standar implementasi

GB/T5023-2008, JB/T8734-2016

2 Model Produk

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, dll.

3- Tingkat tegangan

450/750V, 300/500V, 300/300V

Kategori 4-Spesifikasi

Tingkat tegangan

model

Spesifikasi

450/750V

60227 IEC 01(BV)

1,5 mm 2 ～400 mm 2

BLV

2,5 mm 2 ～400 mm 2

60227 IEC 0 2 ( RV)

1,5 mm2～240 mm2

BVR

2,5 mm2～185 mm2

300/500V

60227 IEC 05(BV)

0,5 mm2～1,0 mm2

BV

0,75 mm2～1,0 mm2

60227 IEC 06(RV)

0,5 mm2～1,0 mm2

300/500V

BVV

0,75 mm2～185 mm2

BLVV

2,5 mm2～185 mm2

Tingkat tegangan

model

Jumlah inti

Spesifikasi

300/500V

BVVB

2-3

0,75 mm 2 ～10 mm 2

BLVVB

2-3

2,5 mm 2 ～10 mm 2

300/500V

60227 IEC 53 ( RV V)

2-5

0,75 mm 2 ～2,5 mm 2

300/500V

RV V

2

1,5 mm 2 ～6 mm 2

3-5

4 mm 2 ～6 mm 2

6～37

0,5 mm 2 ～2,5 mm 2

300/300V

60227 IEC 52 ( RV V)

2-3

0,5 mm 2 ～0,75 mm 2

300/300V

RVS

2

0,5 mm 2 ～4 mm 2

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor bulat yang dipadatkan atau tidak dipadatkan (tembaga atau aluminium atau paduan aluminium), konduktor tembaga - Kelas 1, Kelas 2, Kelas 5; konduktor aluminium - Kelas 1, Kelas 2

Lapisan tahan api (jika ada)

pita mika

Isolasi

Bahan isolasi PVC

Mengisi (jika ada)

Tali Pengisi Retikulasi Polipropilena Non-higroskopis

Pita pembungkus kabel (jika ada)

Kain bukan tenunan atau pita poliester

Selubung luar (jika ada)

Senyawa selubung PVC

Identifikasi inti 6 kawat

6.1 Identifikasi pewarnaan isolasi:

6.1.1 Apabila insulasi berwarna digunakan untuk identifikasi inti kawat berinsulasi, setiap inti kawat berinsulasi hanya boleh menggunakan satu warna, kecuali warna kombinasi hijau/kuning.

6.1.2 Warna inti insulasi kabel multiinti tidak boleh hijau dan kuning, yang bukan merupakan warna gabungan.

6.1.2 Untuk inti kawat berinsulasi hijau/kuning, satu warna harus menutupi setidaknya 30% dan tidak lebih dari 70% permukaan inti kawat berinsulasi, dan warna lainnya harus menutupi sisanya dan konsisten di seluruh bagiannya.

6.1.4 Spektrum warna yang disukai untuk pewarnaan insulasi kabel dengan lima inti atau kurang adalah sebagai berikut:

1 inti dan 2 inti: tidak ada preferensi untuk spektrum warna;

3 inti: hijau/kuning, biru, coklat atau coklat, hitam, abu-abu;

4 inti: hijau/kuning, coklat, hitam, abu-abu atau biru, coklat, hitam, abu-abu;

5 inti: hijau/kuning, biru, coklat, hitam, abu-abu atau biru, coklat, hitam, abu-abu, hitam.

6.1.5 Bila terdapat persyaratan khusus untuk kromatografi, pihak pemasok dan permintaan dapat bernegosiasi dan menentukan sesuai dengan kebutuhan pelanggan.

6.2 Identifikasi digital isolasi:

6.2.1 Kabel dengan enam inti atau lebih harus diidentifikasi dengan nomor. Insulasi harus berwarna sama dan disusun secara numerik dalam urutan alami dari lapisan dalam ke lapisan luar dimulai dengan inti insulasi No. 1 (disarankan insulasi hitam dengan tulisan putih), kecuali inti insulasi hijau/kuning (jika ada).

6.2.2 Apabila tanda terdiri dari satu angka, maka harus ditambahkan garis mendatar di bawah angka tersebut. Apabila tanda terdiri dari dua angka, maka keduanya harus disusun secara vertikal dan ditambahkan garis horizontal di bawah angka terakhir. Interval di antara dua kelompok angka yang berdekatan tidak boleh lebih dari 50 mm. Susunan tanda pengenal digital ditunjukkan pada gambar di bawah ini:

7-Warna sarung

Putih, hitam atau sesuai kebutuhan pelanggan

8-Persyaratan kinerja khusus

Kelas A/B/C tahan api, tahan api, tahan rayap, tahan hewan pengerat, tahan UV, tahan suhu rendah, tahan minyak mineral, dll.

9- Karakteristik aplikasi kabel

9.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal adalah 70°C.

9.2 Suhu maksimum konduktor kabel yang diperbolehkan selama hubungan pendek (durasi tidak melebihi 5 detik) adalah 160℃.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah dari 0 ℃

9.4 Radius lentur minimum untuk pemasangan kabel:

Jari-jari lentur minimum kabel dengan diameter luar kurang dari 25 mm : tidak kurang dari 4 kali diameter luar kabel;

Jari-jari lentur minimum kabel dengan diameter luar lebih besar atau sama dengan 25 mm : tidak kurang dari 6 kali diameter luar kabel.

9.5 Rangkaian kabel dan kabel berinsulasi PVC ini memiliki nilai tegangan maksimum 450/750V dan banyak digunakan di lingkungan perumahan, komersial, dan industri untuk penerangan listrik dan kabel internal, peralatan rumah tangga, peralatan listrik, instrumentasi, peralatan kontrol, peralatan elektronik, dan perangkat otomatis. Metode pemasangan mencakup perkabelan tetap, di dalam atau di luar ruangan, atau tertanam di saluran atau sistem tertutup serupa.
