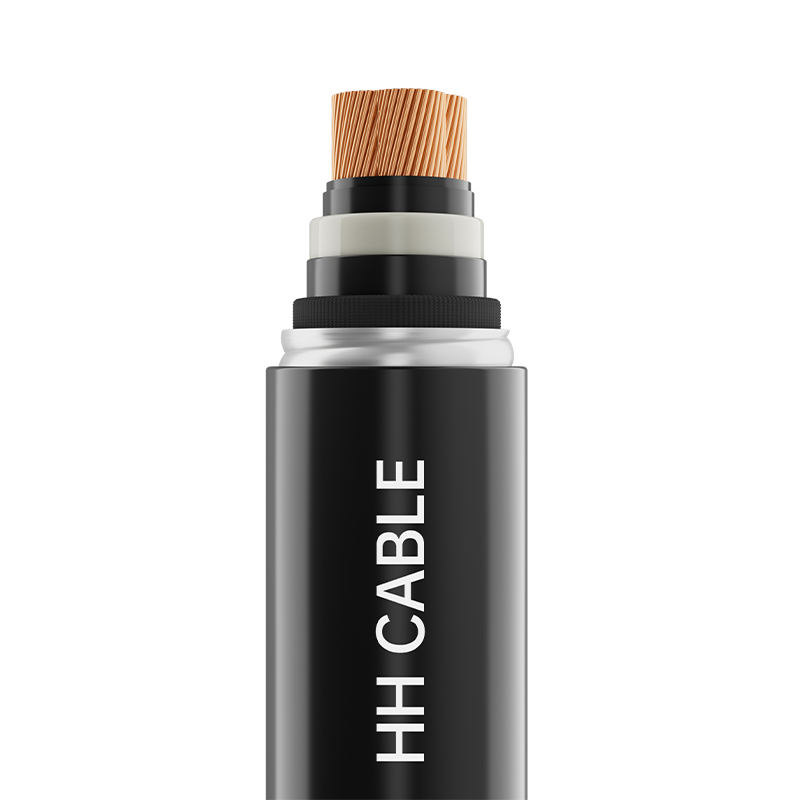

Kabel Listrik Berinsulasi Polietilen Tautan Silang 66-110kV

Nama Produk: Kabel listrik berisolasi polietilen ikatan silang 66-110kV

1-Standar implementasi

GB/T11017.2-2024

2 Model Produk

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, dll.

Tingkat 3-tegangan

38/66kV, 50/ 66kV , 64/110kV

4-Spesifikasi Produk

240 mm 2 ～2000 mm 2

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor bulat yang dipadatkan atau dibelah (tembaga atau aluminium).

Konduktor shielding

Pita pembungkus Tetoron semi-konduktif bahan semi-konduktif ikatan silang yang sangat halus

Isolasi

Bahan insulasi polietilen ikatan silang yang sangat bersih

Isolasi shielding

Bahan semi-konduktif ikatan silang yang sangat halus

Lapisan penyangga

Pita penyangga semi konduktif atau pita penahan air penyangga semi konduktif

Selongsong logam atau pelindung logam

Selongsong aluminium bergelombang atau selongsong aluminium halus atau kawat tembaga berliku jarang; Selain itu, pemantauan suhu serat optik dapat ditambahkan sesuai kebutuhan

Lapisan anti korosi

Perekat aspal atau lelehan panas atau cat aspal

Selubung luar bukan logam

Isolasi grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Lapisan konduktif selubung luar

Lapisan grafit atau bahan semi konduktif yang diekstrusi

6-Warna sarung

Hitam atau merah atau sesuai kebutuhan pelanggan

7-Persyaratan kinerja khusus

Kelas A/B/C tahan api, rendah asap dan bebas halogen, tahan rayap, tahan hewan pengerat, tahan UV, dll.

8- Karakteristik aplikasi kabel

8.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal adalah 90°C.

8.2 Selama hubungan pendek (durasi tidak melebihi 5 detik), suhu maksimum konduktor kabel yang diperbolehkan adalah 250°C.

8.3 Suhu pemasangan kabel tidak boleh lebih rendah dari 0 ℃

8.4 Radius lentur minimum untuk pemasangan kabel:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 20 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 15 kali diameter luar kabel.

8.5Kabel ini banyak digunakan dalam sistem transmisi dan distribusi tenaga listrik, termasuk jaringan distribusi tenaga listrik perkotaan dan pasokan listrik industri. Mereka cocok untuk instalasi tetap, instalasi luar ruangan dan dalam ruangan, instalasi penguburan langsung, saluran kabel, parit kabel, dan terowongan, dan dapat menahan tekanan sedang. Tergantung pada modelnya, kabel tersebut menawarkan ketahanan air radial atau ketahanan air radial dan longitudinal
