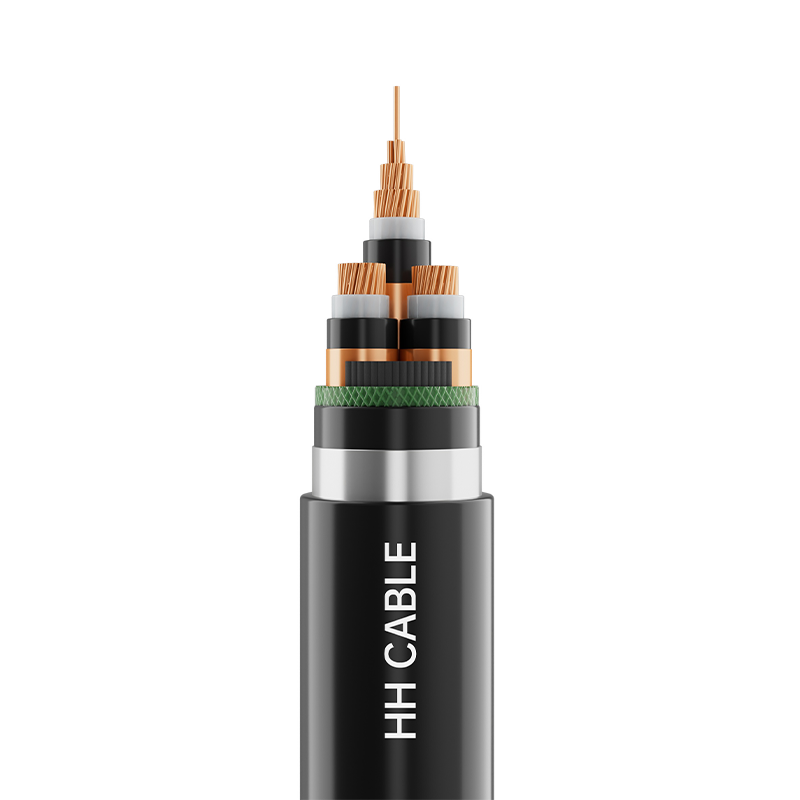

Kabel Listrik Berinsulasi Polietilen Tautan Silang 6-35kV

Nama Produk: Kabel listrik berisolasi polietilen ikatan silang 6-35kV

1-Standar implementasi

GB/T2706.2～3-2020

2 Model Produk

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, dll.

3- Spesifikasi Tegangan

Tingkat tegangan

Jumlah inti

Spesifikasi

Konduktor tembaga

Konduktor aluminium atau paduan aluminium

3,6/6kV

6/6 (10) persegi

8,7/10(15) meter persegi

12/20kV

3

25 mm 2 ～630 mm 2

25 mm 2 ～630 mm 2

1

25 mm 2 ～800 mm 2

25 mm 2 ～800 mm 2

18/20（30）kV

3

35 mm 2 ～630 mm 2

35 mm 2 ～630 mm 2

1

35 mm 2 ～800 mm 2

35 mm 2 ～800 mm 2

21/35kV

26/35kV

3

50 mm 2 ～630 mm 2

50 mm 2 ～630 mm 2

1

50 mm 2 ～800 mm 2

50 mm 2 ～800 mm 2

4- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor bulat yang dipadatkan (tembaga atau aluminium atau paduan aluminium).

Konduktor shielding

Bahan semi konduktif ikatan silang

Isolasi

Bahan insulasi polietilen ikatan silang

Isolasi shielding

Bahan semi konduktif ikatan silang

Pelindung logam

Pembungkus pita tembaga atau gulungan kawat tembaga yang jarang; Selain itu, pemantauan suhu serat optik dapat ditambahkan sesuai kebutuhan

Mengisi (jika ada)

Strip pengisi berbentuk kipas polipropilen non-higroskopis atau

Tali Pengisi Retikulasi Polipropilena Non-higroskopis

Pita pembungkus kabel (jika ada)

Pita non-anyaman atau polipropilen

Selongsong isolasi (jika ada)

Bahan selubung tahan api rendah asap PVC atau polietilen atau bebas halogen

Armor (jika ada)

Strip baja tahan karat atau strip aluminium atau strip paduan aluminium atau strip baja galvanis atau kawat baja tahan karat atau kawat aluminium atau kawat paduan aluminium atau kawat baja galvanis

Selubung luar

Bahan selubung tahan api rendah asap PVC atau polietilen atau bebas halogen

Identifikasi inti 5-kawat

Kabel inti tunggal: sesuai dengan warna alami insulasi - warna asli

Kabel tiga inti: identifikasi pita kuning, hijau, merah atau identifikasi nomor putih 1, 2, 3 yang dicetak atau sesuai dengan kebutuhan pelanggan

6-Warna sarung

Hitam atau sesuai kebutuhan pelanggan

7-Persyaratan kinerja khusus

Kelas A/B/C tahan api, rendah asap dan bebas halogen, tahan rayap, tahan hewan pengerat, tahan UV, tahan air, dll.

8- Karakteristik aplikasi kabel

8.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal adalah 90°C.

8.2 Selama hubungan pendek (durasi tidak melebihi 5 detik), suhu maksimum konduktor kabel yang diperbolehkan adalah 250°C.

8.3 Suhu pemasangan kabel tidak boleh lebih rendah dari 0 ℃

8.4 Radius lentur minimum untuk pemasangan kabel

8.4.1 Kabel inti tunggal tanpa lapis baja:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 20 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 15 kali diameter luar kabel.

8.4.2 Kabel lapis baja inti tunggal:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 15 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 12 kali diameter luar kabel.

8.4.3 Kabel tiga inti tanpa lapis baja:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 15 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 12 kali diameter luar kabel.

8.4.3 Kabel lapis baja tiga inti:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 12 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 10 kali diameter luar kabel.

Kabel 8.5 banyak digunakan dalam sistem transmisi dan distribusi tenaga listrik, termasuk jaringan distribusi tenaga listrik perkotaan dan pasokan listrik industri. Kabel ini cocok untuk pemasangan tetap baik di dalam maupun di luar ruangan, dapat langsung ditanam di saluran pipa, baki kabel, saluran, dan parit kabel. Kabel lapis baja pita logam dapat menahan gaya mekanis tetapi tidak menimbulkan tegangan yang signifikan; kabel kawat lapis baja dapat menahan gaya mekanis dan tegangan yang cukup besar; kabel tanpa lapis baja tidak dapat menahan tegangan atau kompresi.
