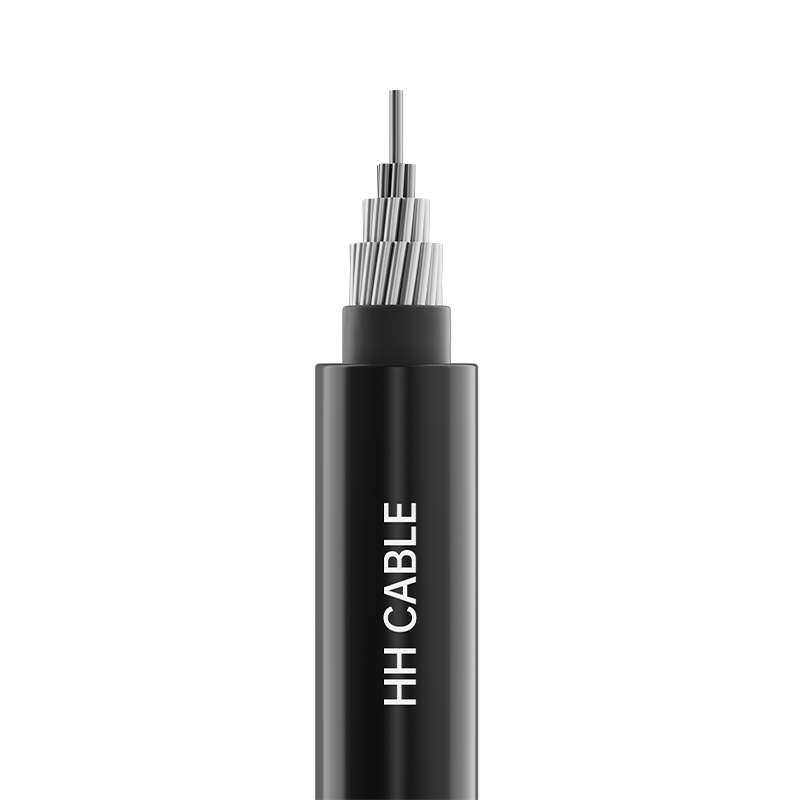

20kV Dan Di Bawah Inti Baja Inti Aluminium Bertulang (Inti Paduan Aluminium) Kabel Insulasi Overhead

Nama Produk: 20kV dan di bawah inti baja yang diperkuat inti aluminium (inti paduan aluminium) kabel berinsulasi overhead

1-Standar implementasi

Q/320282DJD002-2021, Q/320282DJD007-2025

2 Model Produk

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, dll.

3- Tingkat tegangan

1kV, 10kV, 20kV

4-Spesifikasi Produk

Jumlah inti

Spesifikasi (aluminium/baja)

1

10/2mm 2 ～400/95mm 2

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

konduktor

Inti baja terkompresi bulat yang diperkuat konduktor (aluminium atau paduan aluminium).

Pelindung konduktor (jika ada)

Bahan semi konduktif berikatan silang atau tidak berikatan silang

isolasi

Bahan insulasi tahan cuaca polietilen densitas tinggi atau polietilen ikatan silang

6-Identifikasi isolasi

Identifikasi pewarnaan isolasi:

Warna isolasi hitam atau sesuai kebutuhan pelanggan.

7-Persyaratan kinerja khusus

Tahan cuaca, tahan UV, kekuatan tarik, dll.

8- Karakteristik aplikasi kabel

8.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal:

Polietilen biasa, polivinil klorida: 70℃; polietilen densitas tinggi: 75 ℃ ; polietilen ikatan silang: 90℃.

8.2 Suhu maksimum konduktor kabel yang diperbolehkan selama hubung singkat (durasi tidak melebihi 5 detik) adalah: polietilen biasa, polivinil klorida: 130℃; insulasi polietilen densitas tinggi: 150℃; isolasi polietilen ikatan silang: 250℃.

8.3 Suhu pemasangan kabel tidak boleh lebih rendah dari -20℃

8.4 Radius lentur minimum untuk pemasangan kabel:

Tidak kurang dari 20 kali diameter luar kabel.

8.5 Kabel berinsulasi overhead yang diperkuat baja aluminium (paduan aluminium) hingga 20kV banyak digunakan dalam konstruksi dan peningkatan jaringan listrik pedesaan, terutama dalam sistem pasokan listrik jangka panjang di daerah pegunungan. Dibandingkan dengan konduktor aluminium murni, konduktor ini menawarkan kekuatan putus yang lebih besar dan karakteristik kendur yang lebih baik, sehingga meningkatkan kapasitas transmisi tanpa mengubah beban menara. Jumlah menara dapat dikurangi sesuai dengan kekhasan daerah pegunungan atau sungai untuk mencapai pasokan listrik dalam rentang besar.
