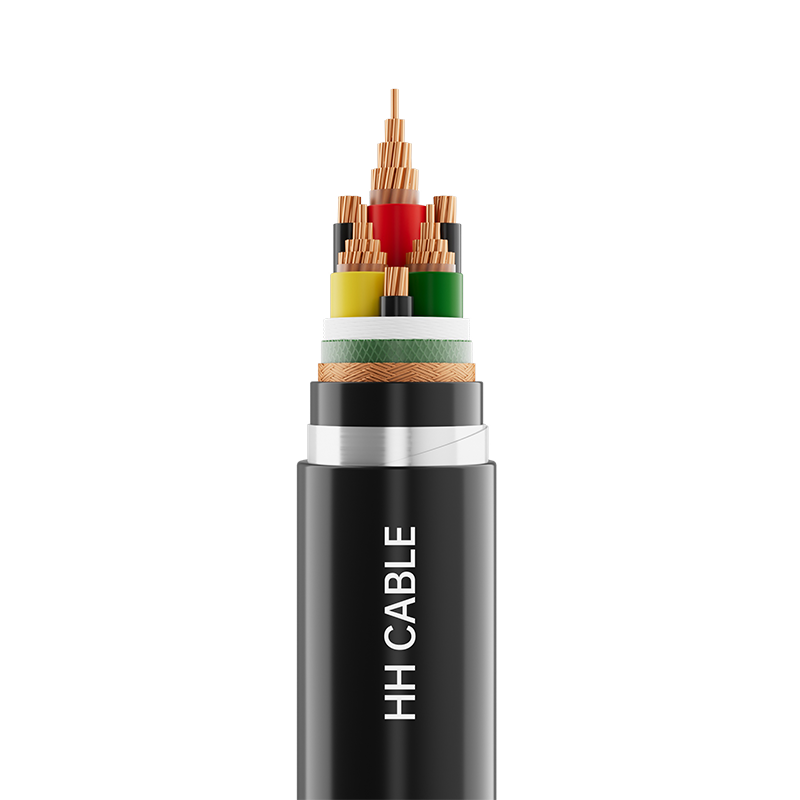

Kabel Daya Frekuensi Variabel 1kV Tegangan Terukur

Nama Produk: Kabel daya frekuensi variabel tegangan terukur 1kV

1-Standar implementasi

Q/320282DJD009-2025

2 Model Produk

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, dll.

3- Tingkat tegangan

0,6/1kV

4-Spesifikasi Produk

Jumlah inti

Spesifikasi

Jumlah inti

Spesifikasi

Inti jalur utama

Inti netral

Inti jalur utama

Inti netral

3 3

4mm 2

1(0,75)mm 2

3 3

70 mm2

10mm 2

6mm 2

1,5(1) mm2

95 mm2

16mm 2

10mm 2

2,5(1,5) mm 2

120 mm2

25mm 2

16mm 2

4(2,5) mm 2

150 mm2

35(25)mm 2

25mm 2

6（4）mm 2

185 mm2

35mm 2

35mm 2

6mm 2

240 mm2

50(35)mm 2

50mm 2

10mm 2

300 mm2

50mm 2

Jumlah inti

Spesifikasi

3

1,5 mm 2 ~300 mm 2

5- Deskripsi struktur kabel

Struktur kabel

Deskripsi Bahan

Konduktor

Konduktor tembaga bulat yang dipadatkan atau tidak dipadatkan, konduktor tembaga - Kelas 1, Kelas 2, Kelas 5;

Lapisan tahan api (jika ada)

pita mika

Isolasi

Insulasi polivinil klorida, insulasi polietilen ikatan silang atau karet silikon

Mengisi

Tali pengisi jaring polipropilen non-higroskopis

Pita pembungkus kabel

Pita non-anyaman atau polipropilen

Pelindung logam

Jalinan kawat tembaga atau kawat tembaga yang dililitkan secara longgar atau pembungkus (pita tembaga atau pita plastik tembaga atau pita plastik aluminium).

Selubung Bagian Dalam (jika ada)

Pita perekat timbul polipropilen atau bahan selubung (karet silikon atau polivinil klorida atau polietilen atau bahan pelapis tahan api rendah asap bebas halogen)

Selongsong isolasi (jika ada)

Polivinil klorida atau polietilen atau bahan selubung tahan api rendah asap bebas halogen atau karet silikon

Armor (jika ada)

Strip baja galvanis atau kawat baja galvanis atau kawat baja galvanis yang dikepang

Selubung luar

Polivinil klorida atau polietilen atau bahan selubung tahan api rendah asap bebas halogen atau karet silikon

Identifikasi inti 6 kawat

6.1 Pewarnaan isolasi atau identifikasi pita warna:

Kabel 3 inti: kuning, hijau, merah atau sesuai kebutuhan pelanggan;

3 3 kabel inti: 3 inti utama: kuning, hijau, merah atau sesuai kebutuhan pelanggan, 3 inti netral: kuning-hijau atau hitam atau sesuai kebutuhan pelanggan.

Catatan: Insulasi polietilen ikatan silang dapat dibedakan berdasarkan pita warna atau warna insulasi.

6.2 Identifikasi digital isolasi kabel multi-inti:

Kabel 3 inti: 1, 2, 3 atau sesuai kebutuhan pelanggan;

3 3 kabel inti: 3 inti utama: 1, 2, 3 atau sesuai kebutuhan pelanggan, 3 inti netral: 0 atau sesuai kebutuhan pelanggan.

7-Warna sarung

Hitam atau sesuai kebutuhan pelanggan

8-Persyaratan kinerja khusus

Kelas A/B/C tahan api, tahan api, tahan rayap, tahan hewan pengerat, tahan UV, tahan minyak, tahan aus, tahan suhu tinggi, dll.

9- Karakteristik aplikasi kabel

9.1 Suhu pengenal jangka panjang maksimum yang diperbolehkan untuk konduktor kabel selama pengoperasian normal:

Isolasi PVC: 70℃; Insulasi XLPE: 90℃; Isolasi karet silikon: 180℃.

9.2 Suhu maksimum yang diijinkan dari konduktor kabel selama hubung singkat (durasi tidak melebihi 5 detik) adalah: insulasi polivinil klorida: 160°C; insulasi polietilen ikatan silang: 250°C; isolasi karet silikon: 350 °C.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah dari 0 ℃

9.4 Radius lentur minimum untuk pemasangan kabel:

9.4.1 Kabel inti tunggal tanpa lapis baja:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 20 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 15 kali diameter luar kabel.

9.4.2 Kabel lapis baja inti tunggal:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 15 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 12 kali diameter luar kabel.

9.4.3 Kabel multi-inti tanpa lapis baja:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 15 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 12 kali diameter luar kabel.

9.4.4 Kabel lapis baja multi-inti:

Jari-jari lentur minimum kabel pada saat pemasangan : tidak kurang dari 12 kali diameter luar kabel;

Jari-jari lentur minimum kabel setelah pemasangan : tidak kurang dari 10 kali diameter luar kabel.

Kabel 9,5 banyak digunakan dalam sistem tenaga yang cocok dengan motor frekuensi variabel 0,6/1kV ke bawah, mencapai transmisi dan kontrol daya yang efisien dan stabil. Pelindungnya yang sangat baik, sifat anti-interferensi, dan kemampuan beradaptasi terhadap frekuensi tinggi memastikan pengoperasian motor frekuensi variabel yang aman dan stabil di lingkungan elektromagnetik yang kompleks.
